一、產品概述
GB 51348-2019《民用建筑電氣設計標準(條文說明)》第6.2.1條規定如下：應急電源(Emergency Power Supply)，簡稱EPS，是由電力變流器、儲能裝置(蓄電池)和轉換開關(電子式或機械式)等組合而成的一種電源設備。這種電源設備在交流輸入電源正常時，交流輸入電源通過轉換開關直接輸出。
交流輸入電源同時通過變流器對蓄電池組進行充電。發生中斷(如電力中斷、電壓不符合供電要求)時，EPS利用蓄電池組的儲能放電經過逆變器變換，并且經轉換開關自動切換至應急狀態向負荷供電。
二、技術要求
1、《民用建筑電氣設計標準》GB 551348-2019
2、《建筑電氣與智能化通用規范》GB 55024-2022

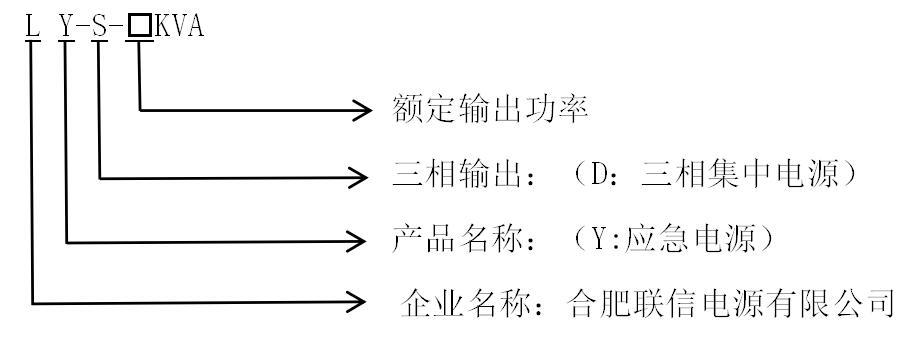

三、產品命名
四、產品用途
應急電源EPS可以廣泛應用于：
應用建設項目有醫院醫療、體育場館、軌道地鐵、高速隧道、酒店賓館、政務辦公、機場車站、煤炭化工等工程項目系統中，適用范圍廣，負載適應性強。
應用建設新項目中的應急照明、疏散指示、消防電梯、消防水泵、排煙風機、防火卷簾門、高壓鈉燈、氣體放電燈、手術臺、排污泵、氣化冷凝泵、化工真空泵等重要的負載設備。
五、備用電源與應急電源配置表
| 條款 | 負荷等級 | Ⅰ#市電 | Ⅱ#市電 | Ⅲ#獨立專線市電 | 自備電源設置 | 應用條件 | |
| 應急電源 | 備用電源 | ||||||
| 第1款 | 特級 | 滿足雙重電源要求 | 無法獲得 | 柴油發電機 | — | 特級負荷容量大，供電時間長 | |
| 特級 | 滿足雙重電源要求 | 無法獲得 | UPS/EPS | — | 特級負荷容量大，供電時間短，切換時間要求短 | ||
| 特級 | 滿足雙重電源要求 | 無法獲得 | 柴油發電機+UPS/EPS | — | 特級負荷容量大，供電時間長，切換時間要求短 | ||
| 第2款 | 一級 | 可獲得 | 無法獲得或不滿足雙重電源要求 | — | — | 柴油發電機 | 一級負荷容量大，供電時間長 |
| 一級 | 可獲得 | 無法獲得或不滿足雙重電源要求 | — | — | UPS/EPS | 一級負荷容量小，供電時間短，或切換時間要求短 | |
| 一級 | 可獲得 | 無法獲得或不滿足雙重電源要求 | — | — | 柴油發電機+UPS/EPS | 市電與柴油發電機切換時間不滿足要求時，增設UPS/EPS電源，UPS/EPS的容量應滿足一級負荷容量要求，其供電時間不小于市電與柴油發電機切換時間 | |
| 第3款 | 一級 | 滿足雙重電源要求但兩個電源切換時間不滿足要求（如兩個電源冷備用） | — | — | 柴油發電機或UPS/EPS或兩者的組合 | 自備電源應滿足一級負荷容量、供電時間和切換時間要求 | |
六、應急電源EPS和柴油發電機組對比表
| 指標 | 應急電源（EPS） | 備用發電機組 |
| 起動時間 | 快速起動切換＜0.25s，帶載100%。 | 起動60秒左右，空載起動后逐步加載。 |
| 環保 | 無排氣、無排煙、無噪音、無振動、無公害。 | 需進行環評驗收，對排氣、排煙、振動、噪音等公害，增加環保措施。 |
| 防火 | 無燃燒物、無火災隱患，無需防火措施。 | 有可燃油料、有火災隱患，強制消防火災報警措施 |
| 維護 | 無人值守、自動啟動和停機，少量維護。 | 需要專人定期看管，月度起動、定期維護、增加費用。 |
| 供電狀況 | 供電電壓、頻率穩定，波形好、無浪涌。 | 電壓和頻率非常不穩，供電質量差，損壞電器。 |
| 過載保護 | 過載能力強，保護功能完善。 | 過載能力弱，保護功能差。 |
| 可靠性 | 電力電子部件壽命20年以上，可靠性高。 | 機械器件壽命10年左右，關健時候不能啟動，可靠性差。 |
| 造價成本 | 一次性投入，通過銷峰填谷節約電費，5至7年收回投資。 | 由一次投資和二次投資組成，由購置費+輔助裝置費+消防設施費+燃油及機油費+人工維護費+維修費等組成，后期試驗運行費、更換儲油費用較高。 |
| 智能管理 | RS232/RS485接口，可遠程監控，實現在線監控工作狀態，為用戶創造節約電源管理。 | 無節費管理，增加費用。 |
| 占地面積 | 8-12平方米，使用面積小造價低。 | 20-30平方米，使用面積大造價高。 |
七、產品工作原理
EPS電源在市電正常時，EPS電源由市電經過輸出切換裝置給重要負荷供電，EPS電源同時充電器為蓄電池進行充電或浮充;當市電斷電后或電壓超出供電范圍，控制器啟動逆變器，同時輸出切換裝置將市電供電狀態立即切換到逆變器供電，為負荷設備提供應急供電;當市電恢復時，應急電源將恢復為市電供電。
八、技術參數
產品主要技術參數表
| 型號 | LY S-100~1500KVA | |
| 充電器 | 輸入市電 | AC380V（±15%）、50Hz±3% |
| 充電電壓 | DC400V-DC1000V | |
| 充電電流 | 3-20A | |
| 充電方式 | 均充、浮充自動轉換 | |
| 蓄電池 | 額定電壓 | DC400V-DC1000V |
| 備用時間 | ≥90min，可根據需求選定30、60、90、120min | |
| 充電時間 | ＜ 24h | |
| 應急逆變 | 應急電壓 | AC220/380V（±15%）、50Hz±3% |
| 輸出波形 | 正弦波（THD≤5%） | |
| 過載能力 | ≤120% 正常運行 | |
| 保護功能 | 過充電、充電回路短路、過放電、過壓、欠壓等保護 | |
| 應急切換 | 機械切換≤0.25s，靜態電子切換≤3ms | |
| 噪音 | 應急時≤60dB | |
九、型號規格
| 額定功率 （KVA） |
主機柜外形尺寸 寬*深*高 |
電池柜外形尺寸 寬*深*高 |
應急時間 （標準） |
單柜重量 （含電池）Kg |
| 2-40 | 600*800*2200 | 600*800*2200 | 90min | 1200 |
| 50-75 | 600*800*2200 | 600*800*2200*2 | 90min | 1200 |
| 80-100 | 600*800*2200 | 600*800*2200*3 | 90min | 1200 |
| 110-200 | 800*800*2200 | 600*800*2200*4 | 90min | 1200 |
| 220-300 | 800*800*2200 | 600*800*2200*6 | 90min | 1200 |
| 310-400 | 1000*1000*2200 | 600*1000*2200*8 | 90min | 1200 |
| 410-500 | 1000*1000*2200 | 600*1000*2200*10 | 90min | 1200 |
| 600-750 | 1000*1000*2200 | 600*1000*2200*12 | 90min | 1200 |
| 800-1000 | 1000*1000*2200 | 600*1000*2200*15 | 90min | 1200 |
| 1200-1500 | 1000*1000*2200 | 600*1000*2200*20 | 90min | 1200 |
備注：根據應急時間(0.5小時、1小時、1.5小時、2小時、3小時)配置，選用相同外形尺寸的電池柜體和數量，形成電源組屏系統。
十、技術特點
1、設備布局合理，抗震性和密封性好，可靠穩定性高;
2、設備采用進口IPM智能功率模塊組裝，可靠性好，安全性高;
3、設備可根據用戶要求實現消防聯動控制，并可設置一主一備雙電源輸入供電系統自動切換;
4、設備采用拔插式設計工藝，組裝靈活，調試安裝方便;
5、面板采用背光LED液晶顯示，具有多路模擬量、開關量監測與保護功能，實時顯示運行狀態;
十一、選型方案
1、照明類EPS電源裝置：
其額定輸出功率不應小于所連接的應急照明負荷總?cè)萘康?.3倍。
2、電力設備類EPS電源裝置：
1)當EPS電源裝置帶多臺電動機且都啟動時，EPS容量=1.05×(直接啟動的電動機功率之和×5+星三角啟動的電動機功率之和×3+變頻啟動的電動機功率值和×1.1)
2)當EPS電源裝置帶多臺電動機且都非同時啟動時，EPS容量=1.05×(各個電動機功率之和+直接啟動容量最大的單臺電動機功率X7+星三角啟動容量最大的單臺電動機功率×3+變頻啟動容量最大的電動機功率×1.1)
上述電動機工作還必須滿足以下條件：
a)直接啟動的最大單臺電動機功率是EPS可用容量的1/7以下;
b)星三角啟動的最大的單臺電動機功率是EPS可用容量的1/3以下;
c)變頻啟動的最大的單臺電動機功率是EPS可用容量的9/10以下;
d)按上述條件中的最大數調整EPS的容量來滿足電機工作條件，同時電動機啟動時的順序應為直接啟動的在先，其次是星三角啟動，最后是變頻啟動。

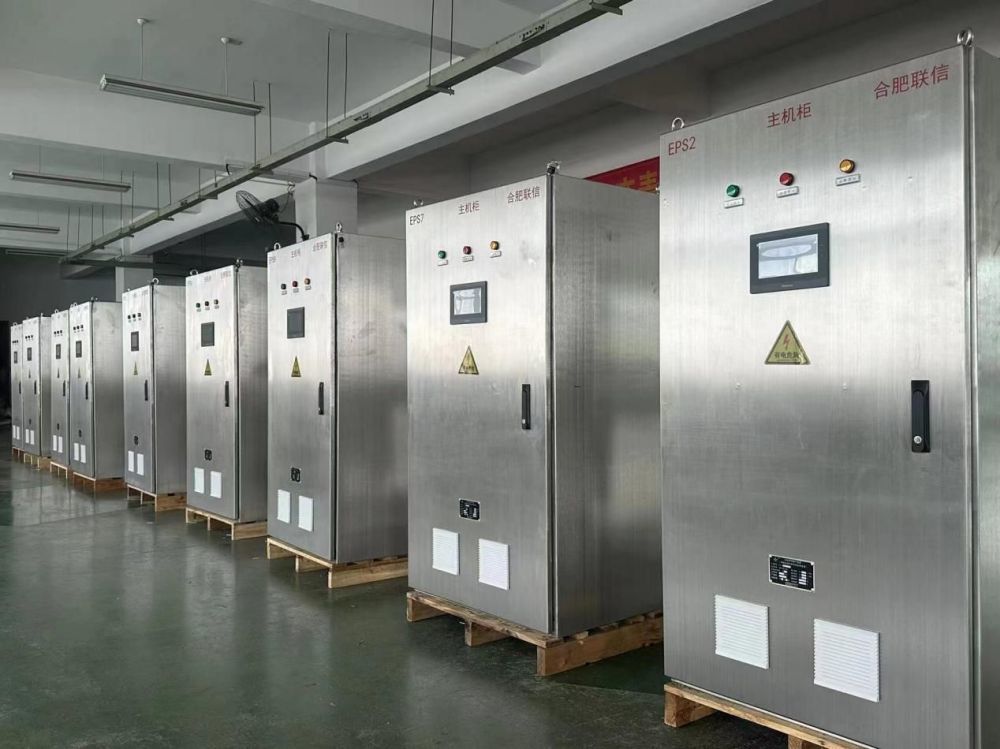

十二、產品圖片

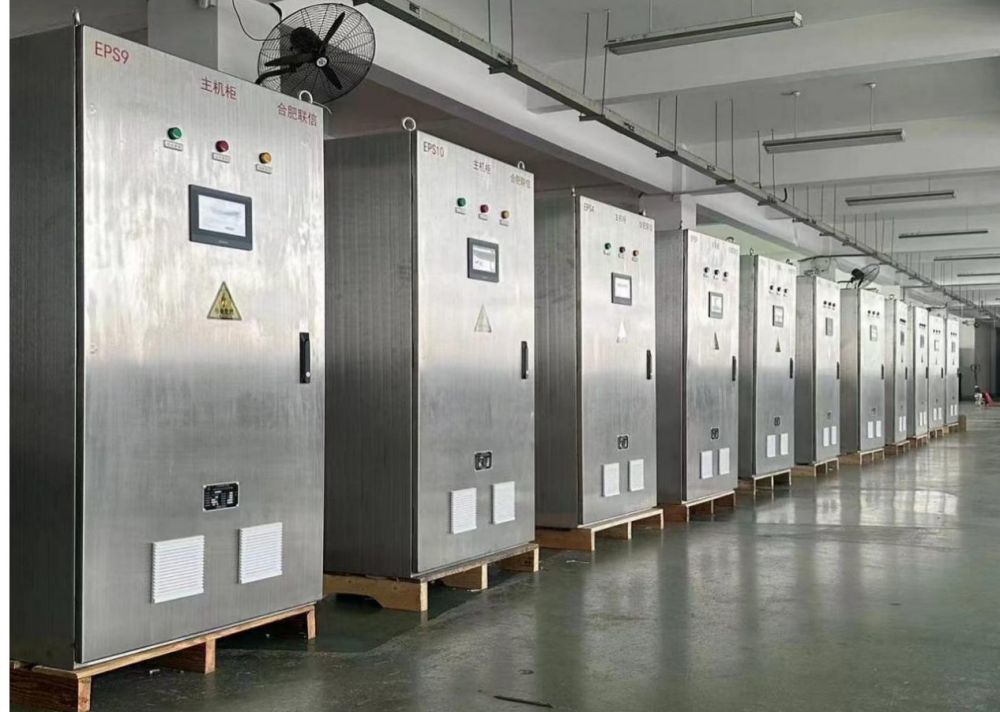

1、管廊行業應急電源

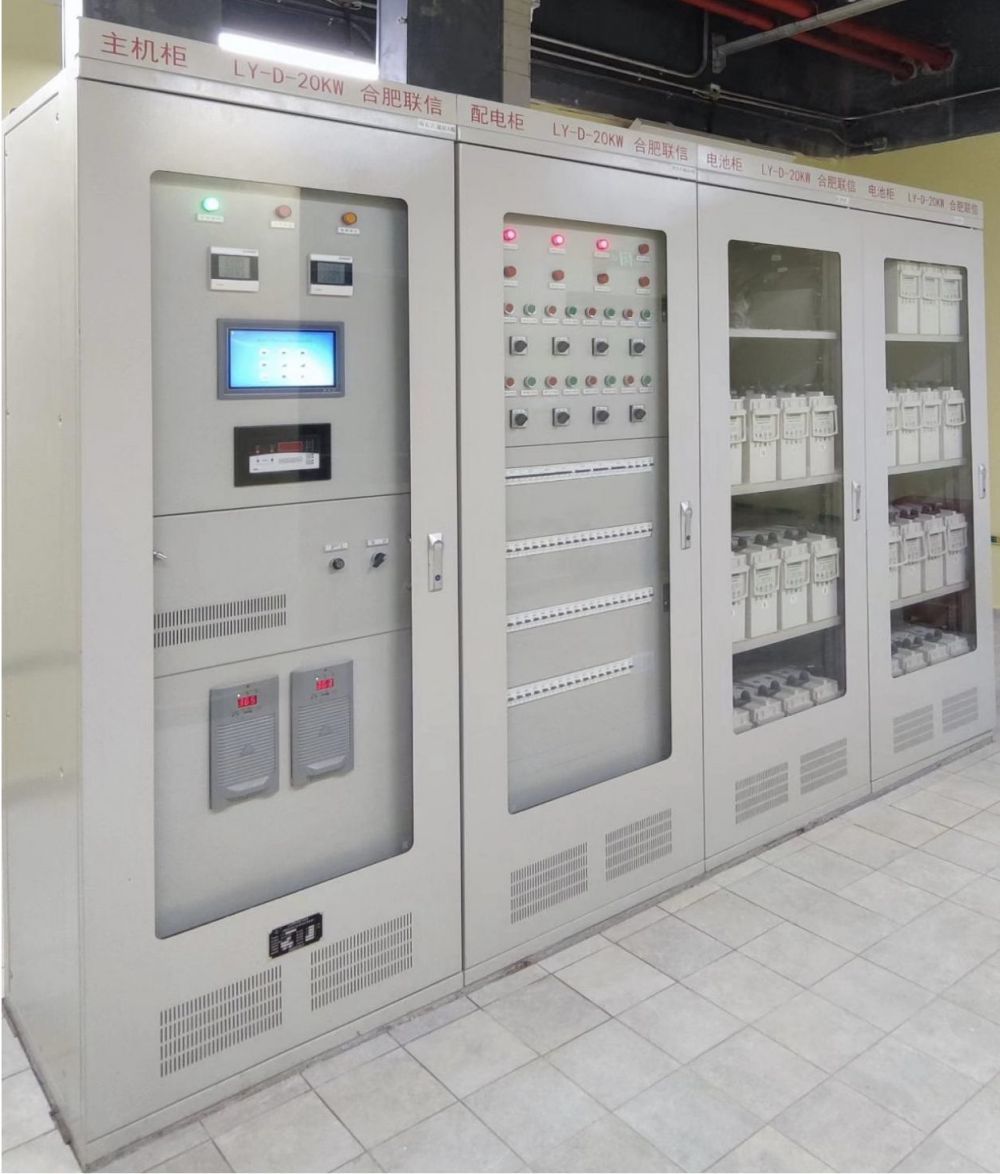

2、化工行業應急電源

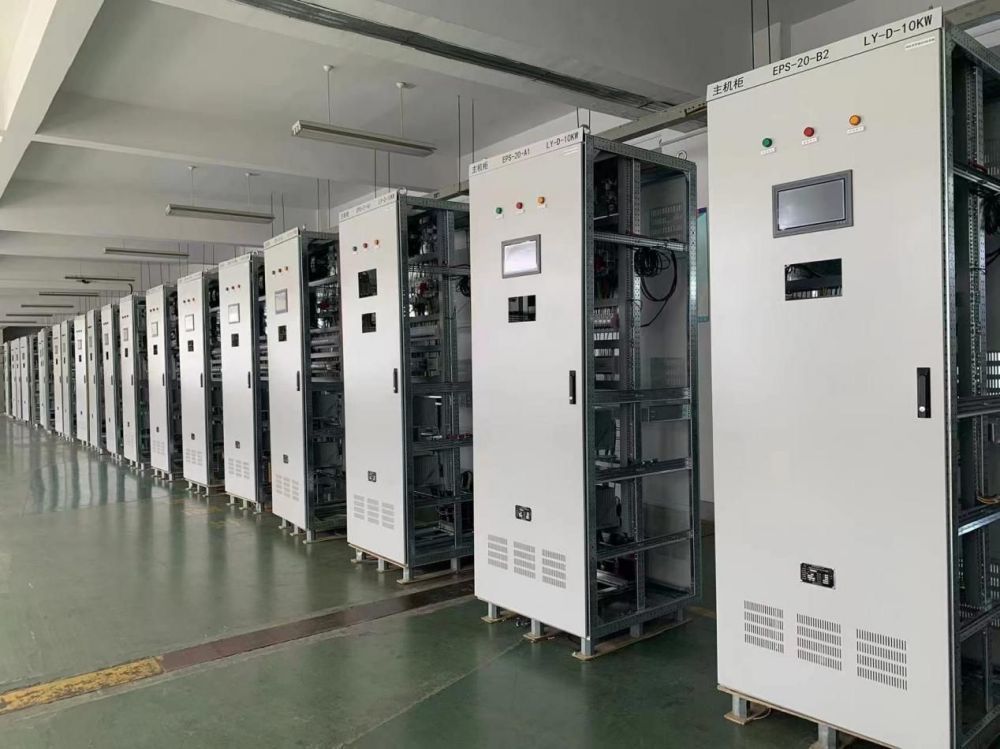

3、軌道交通行業應急電源

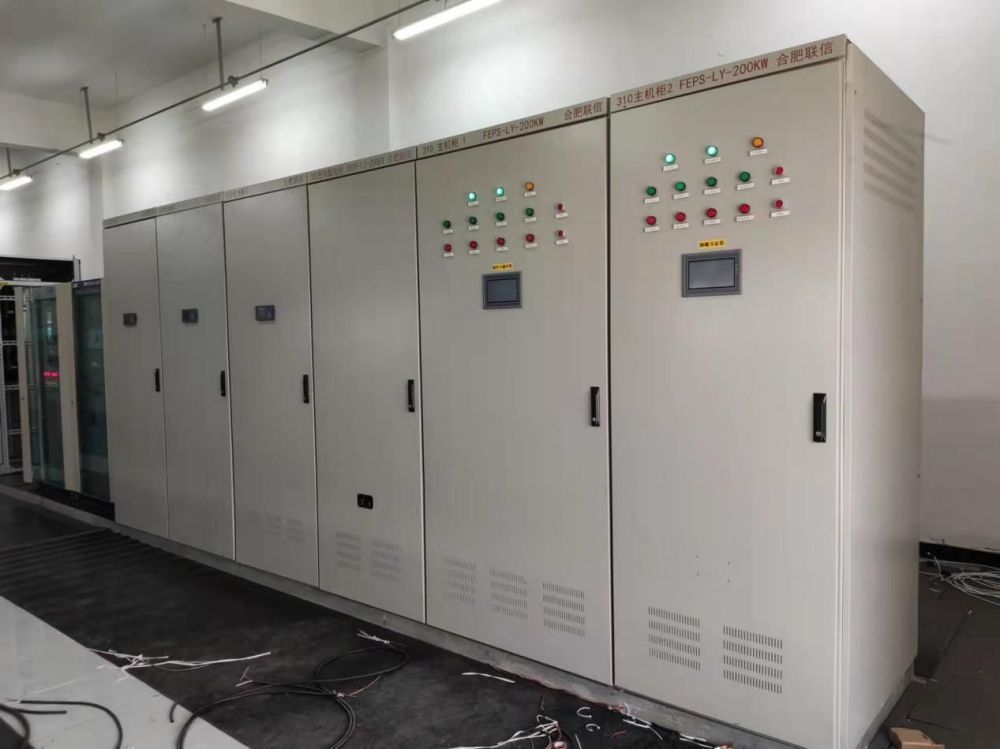

4、高速公路行業應急電源
